2015 KAESER DSD 172

IMPIANTO DI PRODUZIONE AZOTO ON-SITE - TIPO PSA INSTALLATO IN CONTAINER INSONORIZZATO

DESCRIZIONE GENERALE DELL’IMPIANTO
N. 1 Compressore d’aria (A)
Fabbricante: KAESER
Modello: DSD 172 con SIGMA CONTROL 2
Anno di costruzione: 2015
Tipo: a vite lubrificato
Portata di aria: 16,12 m3/min FAD
Potenza installata: 90 kW
Qualità aria: secondo ISO 8573.1:2001.2.4.1
Dew point: +3 °C
Grado di filtrazione: 0,01 micron
N. 1 Refrigerante/essiccatore aria (B)
N. 1 Filtro aria
N. 1 Torre a carboni attivi e relativo filtro(C)
N. 2 Tank aria da 1.000 litri a 11 bar g PED (D)

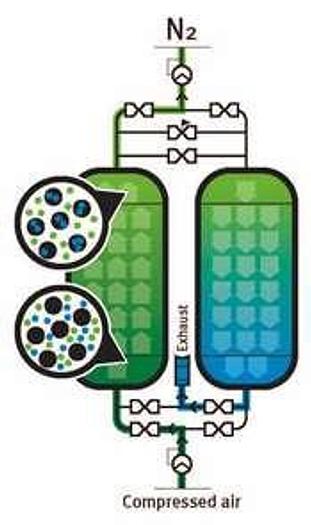

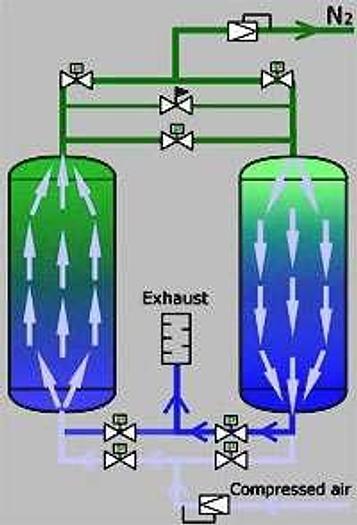

N. 1 Sistema PSA per produzione azoto (composto da 2 vessels) (E)
N. 2 Buffer azoto da 1.500 litri a 11 bar g PED (F)
N. 1 Pannello di controllo touch screen
N. 1 Analizzatore ossigeno residuo con allarme
N. 4 Tubazioni di collegamento N. 1 Container da 40 piedi costruito in accordo alle ISO 12944 realizzato in
acciaio resistente fino a -20 °C, completamente insonorizzato completo di:
- impianto di condizionamento/riscaldamento
- pavimento rinforzato con lastra di acciaio dello spessore di 8 mm
- apertura sul lato corto con porta a doppia anta
- apertura con porta ad una sola anta sull'altro lato corto
- 2 grate di ventilazione
- luci interne per la manutenzione e controllo impianto
- sistema di rivestimento esterno anti corrosione
CARATTERISTICHE DI PROCESSO DELL’IMPIANTO PSA
Portata massima azoto 300 Nm3/h ±5%
Pressione azoto 5 bar g
Temperatura azoto ambiente
Purezza minimo azoto 99,0%
Dew point -40 °C
UTILITIES RICHIESTE
3.1. Energia elettrica
Alimentazione elettrica 400 V 3ph 50Hz + neutro + terra / 230 V
Punto di consegna 230 V al quadro elettrico PSA
400 V al compressore aria
Potenza installata 130 kW
Potenza assorbita 105,4 kW ±5%
3.2. Linea dati per telemetria
L’impianto è collegato ai servizi di telemetria e telecontrollo tramite una connessione ad internet non protetta da firewall.
PERFORMANCE IMPIANTO E GARANZIE
Portata azoto 300 Nm3/h ±5%
Pressione azoto 5 bar g
Titolo nominale azoto minimo 99,0%
Potenza assorbita 105,4 kW ±5%
Livello di emissioni sonore dell’impianto ≤ 55 dB(A) *
*: a 1 metro di altezza e a 1 metro di distanza dalla parete esterna del container per
installazione in container insonorizzato
Per quanto riguarda la purezza del GAN non è ammesso scostamento rispetto
l valore contrattuale. Purezza make good.
